欧亿8娱乐零件形状设计要有利于压坯密度均匀

作者：欧亿8注册制品

发布时间：2016-12-15 00:00:00

来源：本站 阅读数量：1303次 点赞数量：1450次

导读：欧亿8娱乐零件设计除了要易于装粉,考虑脱模的限制,压模强固性的限制,另外压胚密度均匀对于增高与稳定欧亿8娱乐结构零件的强度与尺精度都很重要,因此,成形模冲应尽量少一些,结构零件的长径比应控制在2.5左右为宜


   欧亿8娱乐零件设计除了要易于装粉，考虑脱模的限制，压模强固性的限制，另外压胚密度均匀对于增高与稳定欧亿8娱乐结构零件的强度与尺精度都很重要，因此，成形模冲应尽量少一些，结构零件的长径比应控制在2.5左右为宜

  下面我们就利于欧亿8娱乐压胚密度均匀的零件形状设计实例做些分析

利于欧亿8娱乐压坯密度均匀实例1

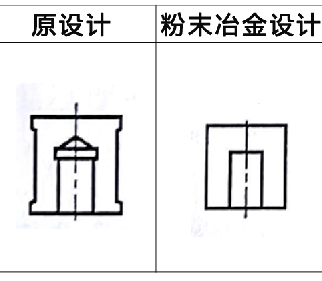

高度与直径比大于2.5,工件中部容易出现低密度

利于欧亿8娱乐压坯密度均匀实例2

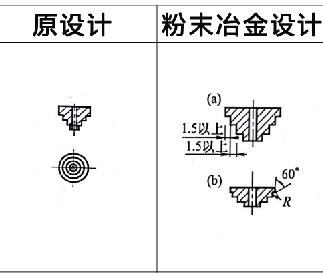

  (a)多台阶部分可烧结后山切削加工完成，相邻各台阶的壁厚差不应小于1. 5mm
  (b) 由阴模成形的场合，应将该台阶设计成右图带60度斜面的形状

利于欧亿8娱乐压坯密度均匀实例1

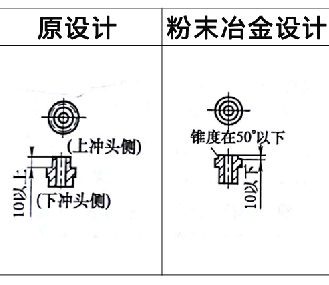

  外台阶距上冲头10mm以下容易脱模，好设计出脱模锥度。若上下轮毅径相同，可简化冲头结构

利于欧亿8娱乐压坯密度均匀实例1

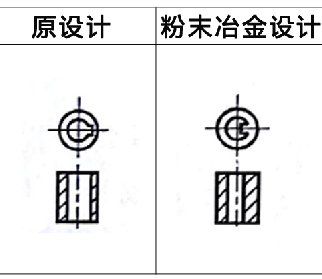

原设计因壁厚太薄，键槽应设计成右图套筒中带键的形状

利于欧亿8娱乐压坯密度均匀实例1

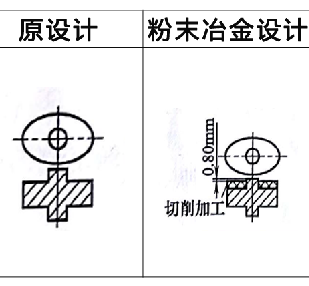

如果孔形状一定要复杂的零件，好成形一烧结
为右图所示的简单形状后再切削加工

利于欧亿8娱乐压坯密度均匀实例7

  上部突起部好成形为如图所示的形状后切削加工

  利于欧亿8娱乐压坯密度均匀实例8

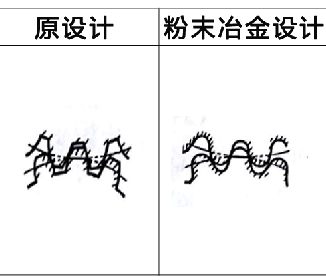

齿轮的齿顶与齿根的齿形可进行修正，以增高
齿的强度和降低噪声

    以上为一些有利于欧亿8娱乐压胚密度均匀的设计案例，实际设计中，如果成本预算有限，尽量简化产品结构，减少切削加工的费用。
